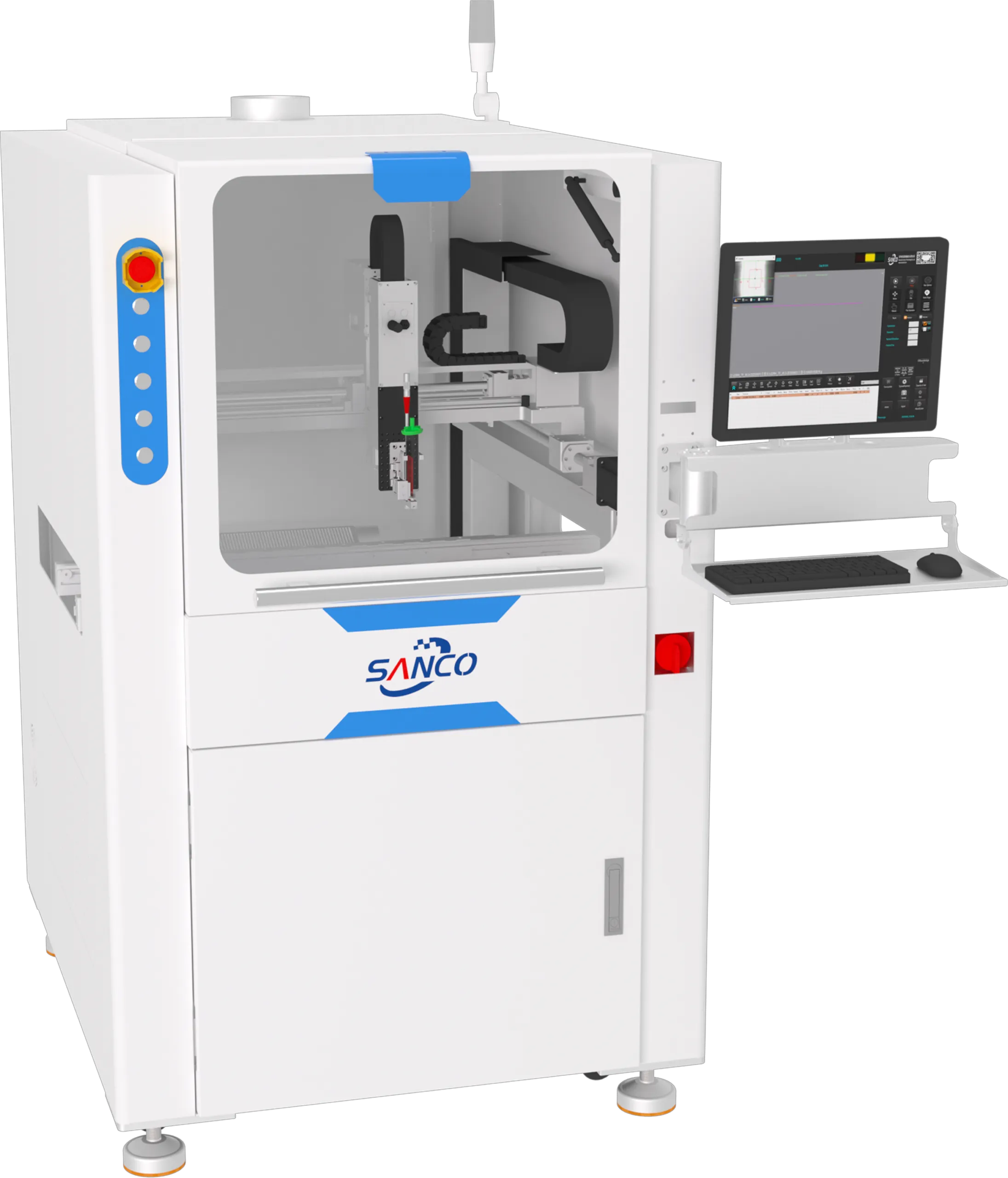

Szybkobieżna maszyna dozująca serii DS Inline

Profesjonalne rozwiązanie do dozowania w linii produkcyjnej z pozycjonowaniem wizyjnym CCD, sterowaniem serwomotorem i automatycznym systemem temperatury zapewniającym stałą, wysoką precyzję dozowania na liniach produkcyjnych.

CCD Vision Silnik serwo Automatyczne czyszczenie

Szybkobieżna maszyna dozująca serii DS Inline

Opis produktu

Szybkobieżna maszyna dozująca serii DS została zaprojektowana z myślą o bezproblemowej integracji z liniami produkcyjnymi, oferując profesjonalne sterowanie ruchem i wysokiej jakości strukturę modułu zapewniającą wysoką prędkość i precyzję działania.

Dzięki kontroli systemu operacyjnego Windows, pozycjonowaniu wizyjnemu CCD i automatycznemu systemowi stałej temperatury, maszyna ta zapewnia stałą płynność farby i optymalne wyniki dozowania w wymagających zastosowaniach produkcyjnych.

Efektywność kosztowa

Prosta konstrukcja

Wysoka precyzja

Wielostandardowy

KLUCZOWE CECHY

Zaawansowana technologia dla profesjonalnych zastosowań dozowania inline

System sterowania Windows

Sterowanie komputerowe z systemem operacyjnym Windows, alarm dźwiękowy i świetlny oraz wyświetlanie menu

Pozycjonowanie CCD Vision

Zaawansowany wizyjny system pozycjonowania CCD zapewniający precyzyjne wyrównanie i dokładność dozowania

Silnik serwo + karta ruchu

Wykorzystanie serwomotoru do XYZ + karty sterowania ruchem do precyzyjnej pracy z dużą prędkością

Profesjonalne sterowanie ruchem

Wysokiej jakości struktura modułu zapewniająca wysoką prędkość i precyzję działania

Żeliwne podwozie

Żeliwne podwozie i suwnica gwarantują stabilność pracy.

Wiele opcji zaworów

Kompatybilny z pneumatycznym zaworem wtryskowym, zaworem piezoelektrycznym, zaworem śrubowym itp.

Automatyczny system temperatury

Automatyczny system utrzymywania stałej temperatury korpusu zaworu zapewnia stałą płynność

Elastyczne programowanie

Importowanie plików maszyn do rozmieszczania dowolnej marki lub programowanie wizualne online

Laserowe wykrywanie wysokości

Opcjonalne laserowe wykrywanie wysokości do automatycznej kalibracji osi Z po odkształceniu przedmiotu obrabianego

Ogrzewanie przedmiotu obrabianego

Opcjonalny system podgrzewania przedmiotu obrabianego w celu zwiększenia płynności farby podczas niedopełniania

Zastosowania

Precyzyjne rozwiązania dozujące dla różnorodnych potrzeb produkcyjnych

Klej termiczny

Wypełnienie SMT

Pakowanie komponentów

Pasta lutownicza

Czerwony klej

Czarny klej

Opakowania półprzewodnikowe

Mocowanie wafli

SPECYFIKACJE TECHNICZNE

Szczegółowe parametry

Pełne specyfikacje techniczne dla wszystkich wariantów modeli.

Pozycja	DS-400	DS-600
Nr modelu.	DS-400	DS-600
Wymiar	L = 800mmW = 1000mmH1700mm	L = 1000mmW = 1200mmH1700mm
Waga netto	580 kg	600 kg
Kontrola	Karta sterowania IPC+Motion	Karta sterowania IPC+Motion
Oprogramowanie	Oprogramowanie Sanco + Windows	Oprogramowanie Sanco + Windows
Program	Plik SMT lub programowanie wizyjne online	Plik SMT lub programowanie wizyjne online
Liczba wrzecion	X Y Z	X Y Z
Napęd wrzeciona	Silnik serwo X Y Z	Silnik serwo X Y Z
Zakres odległości	X:400 Y:400 Z:50mm	X:600 Y:400 Z:50mm
Ilość zaworów	1 szt. (Standard)	1 szt. (Standard)
Prędkość maksymalna	800 mm/s	800 mm/s
Dokładność powtarzalności	±0,02 mm	±0,02 mm
Objętość farby	300CC/30CC	300CC/30CC
Wykrywanie farby	Automatyczne wykrywanie	Automatyczne wykrywanie
Interfejs	SMEMA	SMEMA
Kierunek	lewo→prawo(Standard) □ prawo→lewo	lewo→prawo(Standard) □ prawo→lewo
Urządzenie do czyszczenia zaworów	Odkurzanie	Odkurzanie
Alarm	Menu + alarm dźwiękowy i świetlny	Menu + alarm dźwiękowy i świetlny
Przenośnik	Przenośnik taśmowy	Przenośnik taśmowy
Prędkość	silnik krokowy 2-5 m/min	silnik krokowy 2-5 m/min
Szerokość	50-350 mm	50-400 mm
Zasilanie	220V 50/60HZ	220V 50/60HZ
Ciśnienie powietrza	≥0,65 MPa	≥0,65 MPa
Standard bezpieczeństwa	CE	CE
Całkowita moc	2,5 KW	2,5 KW
Funkcja standardowa	Pozycjonowanie wizualne CCD	Pozycjonowanie wizualne CCD
	LED	LED
	Interfejs elektrostatyczny	Interfejs elektrostatyczny
	232 interfejs	232 interfejs
	Urządzenie podnoszące	Urządzenie podnoszące
